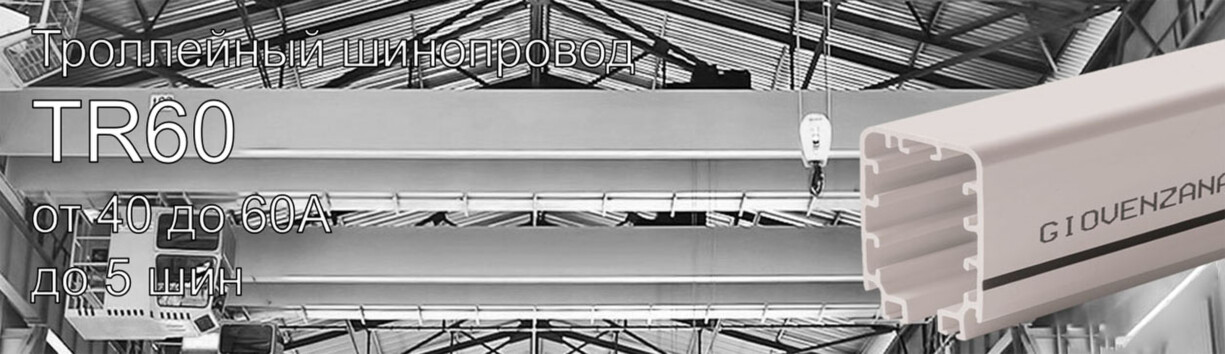

Троллейный шинопровод Giovenzana TR60, 40А-60А (медная жила под протяжку)
Троллейный шинопровод Giovenzana TR60 на 40 и 60А с медной жилой под протяжку - это современная и надежная система подвода тока на различное оборудование (краны, мостовые краны, ленточные и цепные конвееры и т.д).
Система отвечает требованиям международных стандартов, что гарантирует ее безопасность для оператора, удобство монтажа и надежность.
Медные проводники нарезаются необходимой длины без стыковок и помещаются в установленный на линии корпус из ПВХ.
Элементы троллейного шинопровода Giovenzana серии TR60
IDНазваниеФункция
1Шинопроводкорпус из ПВХ
2Токосъемникпередает электроэнергию с проводника на нагрузку
3Подвод питаниясоединяет блок питания с проводниками
4Соединительная муфта /
Муфта для точки фиксации
соединяет секции шинопровода/ создает зафиксированную точку
5Заглушказакрывает и защищает конец линии шинопровода
6Линейный подвод питанияпредотвращает падение напряжения
7Подвесная скобаподвешивает шинопровод на опорные кронштейны
8Медная шинапередает электроэнергию от блока питания на токосъемник
Троллейный шинопровод TR60 40А-60А (медная жила под протяжку, новое исполнение)
Изолирующий короб шинопровода
Код: TR6000W
Короб для линий 40-60А, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводники
Код: CS40
Проводники из меди ETP передают электроэнергию от сети питания на токосъемники.
CS40 на 40А - 10х1 - 10 мм2
Проводники
Код: CS60
Проводники из меди ETP передают электроэнергию от сети питания на токосъемники.
CS60 на 60А - 10х1,5 - 15 мм2
Соединительная муфта
Код: TR6001W
Соединительная муфта, выполненная из пластика, предназначена для соединения двух секций изоляционных коробов.
Подвесная скоба
Код: TR6002W
Подвесная скоба из пластика для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1,33 метра.
Подвесная скоба
Код: TR6020
Стальная подвесная скоба для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1,33 метра.
Заглушка
Код: TR6006W
Заглушка из пластика, предназначена для закрытия и защиты конца линии и крепится на изоляционном коробе.
Питание
Код: TR6003W
Используется для подачи питания на линию (расположена в головной части). Выполнено из пластика.
Линейный подвод питания
Код: TR6008W
Используется для предотвращения падения напряжения, может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба.
Зажимы или болты + гайки не включены.
Токосъемник (для прямых и изогнутых линий)
Код: TR6004
Токосъемная каретка TR6004 с контактными башмаками на 25 А, 4 проводника
Токосъемник (для прямых и изогнутых линий)
Код: TR6005
Токосъемная каретка TR6005 с контактными башмаками на 25 А, 5 проводников
Буксирующий рычаг
Код: TR8557
Предназначен для перемещения токосъемника
Буксирная скоба
Код: TR6007
Крепится к токосъемной каретке и обеспечивает ее соединение с буксирной опорой.
Альтернатива изделию TR8557 (с TR8510).
Буксирная опора
Код: TR8510
Крепится на движущем механизме и обеспечивает буксировку токосъемной каретки.
Используется с TR6007 или с TR6013.
Поводок двойного токосъемника
Код: TR6013
Используется с двумя токосъемниками для получения силы тока в 50А.
Муфта для точки фиксации
Код: TR6014W
Муфта для точки фиксации служит для соединения двух секций изоляционных коробов и закрепляется на опорном кронштейне для обеспечения правильного подсоединения наращиваемых секций. Фиксирует линию для контроля теплового расширения.
По одному на линию.
Направляющая перемещения
Код: TR6034
Служит для вставки токосъемной каретки в месте прерывания линии.
Подрессоренный буксирующий рычаг
Код: TR8538 (Скоро)
Служит для поддержания токосъемной каретки и облегчения ее входа в линию с помощью направляющей перемещения.
Уплотнитель IP44
Код: TR6012
Служит для увеличения степени защиты шинопровода до IP44
Буксирная тележка
Код: TR6011
Для протяжки проводников в шинопроводе.
Монтажный инструмент
Код: TR8513
Специальное приспособление для размотки медной жилы
